德标波纹管截止阀

发布日期：[2018-04-11]     点击率：

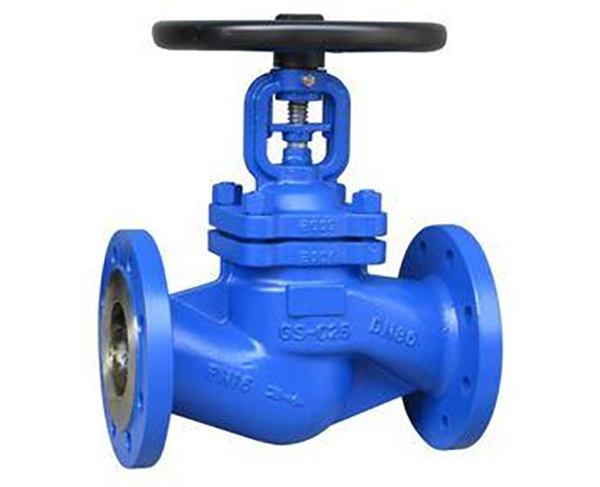

德标波纹管截止阀
                   WJ41H波纹管截止阀的详细资料：
波纹管截止阀适用于公称压力PN1.6～16MPa，工作温度-29～350℃的石油、化工、制药、化肥、电力行业等各种的工况上，却断或接通调节管路介质。




型号WJ41H-16CWJ41H-25CWJ41W-16PWJ41W-25P
工作压力（MPa）1.62.51.62.5
适用温度（℃）≤425≤150（保温夹套）
适用介质无腐蚀性介质腐蚀性介质
材料阀体、阀盖、闸板碳素钢铬镍钛不锈钢
阀杆铬不锈钢铬镍钛不锈钢
密封面铬不锈钢或碳钢堆焊硬质合金铬镍钛不锈钢
填料柔性石墨或夹不锈钢丝柔性石墨柔性石墨或夹不锈钢丝柔性石墨
波纹管奥氏体不锈钢奥氏体不锈钢

特点:
     产品结构合理,密封可靠,双重坚固耐用的金属波纹管密封设计(波纹管+填料),没有流体损失,提高工厂设备安全.
     密封面堆焊Co基硬质合金,耐磨,耐腐,抗擦伤性能好,使用寿命长.
     阀杆调质及表面氮化处理,有良好的抗腐和抗摩擦性能；
     阀杆升降位置指示,更直观.
     零件材料,法兰和对焊尺寸,可根据实际工况选配,能满足各种工程需要.
     主要零部件材质



           阀体/阀盖		阀杆阀瓣螺栓螺母填料垫片波纹管
GG2513CrGG25B72H石墨石墨+304304
WCB13CrWCBB72H石墨石墨+304
CF8F304CF8B88石墨石墨+304304
CF8MF316CF8MB88石墨石墨+304316


       技术规范
       制造标准:   DIN EN13709-2003
       结构长度:      DIN EN1092-1:2002
       法兰标准:       DN EN 588-1:1995
       试验标准:      DIN EN12266:2003
       产品性能规范


           公称压力(MPa)		壳体试验压力(Mpa)密封压力试验(Mpa)适用温度(℃)适用介质
1.62.41.76HT:-10~300℃
           CS:-29~425℃
           SS:-59~540℃		水
           蒸汽
           油品
2.53.752.75

4.06.04.4

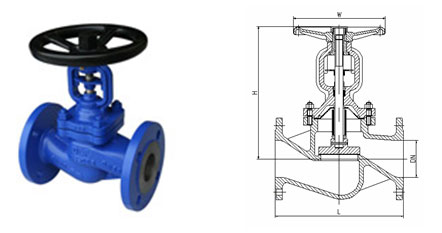

       WJ41H波纹管截止阀主要外形和连接尺寸


           Size

1520253240506580100125150200250300350400
LPN161301501601802002302903103504004806007308509801100
PN251301501601802002302903103504004806007308509801100
PN401301501601802002302903103504004806007308509801100
HPN161901901952102202302552703603804155306659329921205
PN2519019019521022023025527036038042754567594010551213
PN4019019019521022023025527036038043656268395210651225
WPN16120120140140160180180200250300300400520550600650
PN25120120140140160180180200250300300400520550600650
PN40120120140140160180180200250300300400520550600650
