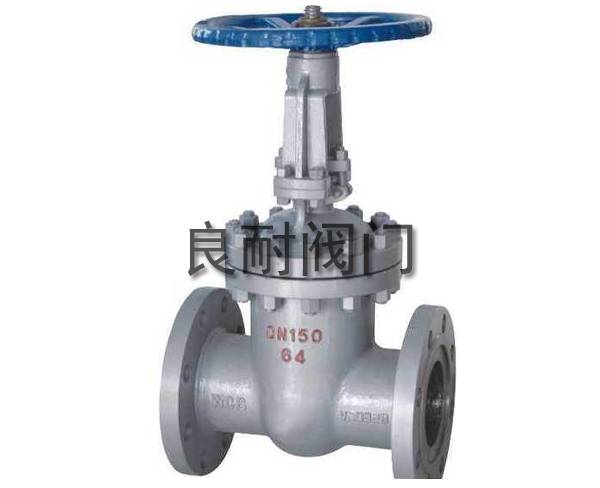

法兰闸阀

发布日期：[2015-07-14] 点击率：

法兰闸阀的启闭件是闸板，闸板的运动方向与流体方向相垂直，闸阀只能作全开和全关，不能作调节和节流。闸板有两个密封面，常用的模式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异，通常为50，介质温度不高时为2°52'。楔式闸阀的闸板可以做成一个整体，叫做刚性闸板;也可以做成能产生微量变形的闸板，以改善其工艺性，弥补密封面角度在加工过程中产生的偏差，这种闸板叫做弹性闸板。法兰闸阀适用于石油、化工、火力电站等各种工况的管路上，切断或接通管路介质。通过选用不同的材质适用介质为：水、油品、蒸汽、弱酸碱溶液。操作方式有：手动、齿轮传动、电动、气动等。该闸阀结构简单，操作方便，性能好，使用寿命长。

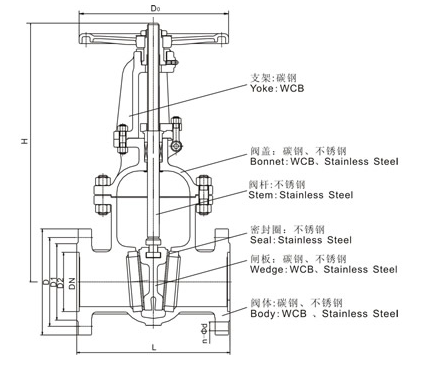

法兰闸阀零件材料：

壳体材料	适用介质	适用温度
碳素钢(C型)	水、蒸汽、油品	≤425
铬镍钛钢(P型)	硝酸类	≤200
铬镍钼钛钢(R型)	醋酸类	≤200
铬钼钢(I型)	水、蒸汽、油品	≤550

法兰闸阀性能参数：

公称压力(MPa)	试验压力(MPa)
公称压力(MPa)	壳体	密封(液)	密封(气)	上密封
1.6	2.4	1.76	0.6	1.76
2.5	3.8	2.75	0.6	2.75
4.0	6.0	4.4	0.6	4.4
6.4	9.6	7.04	0.6	7.04
10.0	15.0	11.0	0.6	11.0
16.0	24.0	17.6	0.6	17.6


1.6	15	130	95	65	46		14	2		4 -φ 14	120	220	4
	20	150	105	75	55		14	2		4 -φ 14	140	256	6
	25	160	116	85	65		14	2		4 -φ 14	160	276	6
	32	180	135	100	78		16	2		4 -φ 18	180	280	7
	40	200	145	110	86		16	3		4 -φ 18	200	300	18
	50	250	160	125	100		16	3		4-φ18	240	358	29
	65	265	180	145	120		18	3		4-φ18	255	415	32
	80	280	195	160	135		20	3		8-φ18	280	435	46
	100	300	215	180	155		20	3		8-φ18	320	500	63
	150	350	280	240	210		24	3		8-φ23	360	675	134
	200	400	335	295	265		26	3		12-φ23	400	818	192
	250	450	405	355	320		30	3		12-φ25	456	970	273
	300	500	460	410	375		30	4		12-φ25	500	1140	379
	350	550	520	470	435		34	4		16-φ25	600	1280	590
	400	600	580	525	485		36	4		16-φ30	720	1450	850
	450	650	640	585	545		40	4		20-φ30	720	1580	910
	500	700	705	650	608		44	4		20-φ34	720	1675	958
	600	800	840	770	718		48	5		20-φ41	800	1990	1180
15	130	95	65	46		14	2		4 -φ 14	120	220	4
20	150	105	75	55		14	2		4 -φ 14	140	256	6
25	160	116	85	65		14	2		4 -φ 14	160	276	7
32	180	135	100	78		18	2		4 -φ 18	180	280	8
40	200	145	110	86		18	3		4 -φ 18	200	300	18
50	250	160	125	100		20	3		4-φ18	240	358	29
65	265	180	145	120		22	3		4-φ18	255	415	34
80	280	195	160	135		22	3		8-φ18	280	435	46
100	300	230	190	160		24	3		8-φ23	320	500	64
150	350	300	250	218		30	3		8-φ25	360	675	134
200	400	360	310	278		34	3		12-φ25	400	818	213
250	450	425	370	332		36	3		12-φ30	456	970	290
300	500	485	430	390		40	4		16-φ30	500	1140	399
350	550	550	490	448		44	4		16-φ34	600	1280	631
400	600	610	550	505		48	4		16-φ34	720	1450	900
450	650	660	600	555		50	4		20-φ34	720	1580	965
500	700	730	660	610		52	4		20-φ41	720	1675	1035
600	800	840	770	718		56	5		20-φ41	800	1990	1260
4．0	50	250	160	125	100	88	20	3	4	4-φ18	280	371	30
	65	280	180	145	120	110	22	3	4	8-φ18	300	432	40
	80	310	195	160	135	12l	22	3	4	8-φ18	320	455	52
	100	350	230	190	160	150	24	3	4．5	8-φ23	360	551	82
	150	450	300	250	218	204	30	3	4．5	8-φ25	400	708	153
	200	550	375	320	282	260	38	3	4．5	12-φ30	450	885	262
	250	650	445	385	345	313	42	3	4．5	12-φ34	560	1015	366
	300	750	510	450	408	364	46	4	4．5	16-φ34	640	1160	563
	350	850	570	510	465	422		4	5	16-φ41	640	1310	920
	400	950	655	585	535	474	58	4	5	20-φ4l	720	1490	1350
	500	1150	755	670	612	576	62	4	5	20-φ4l	800	2050	2000
6.4	50	250	175	135	105	88	26	3	4	4-φ18	280	402	35
	65	280	200	160	130	110	28	3	4	8-φ18	300	450	43
	80	310	210	170	140	12l	30	3	4	8-φ18	320	475	62
	100	350	250	200	168	150	32	3	4．5	8-φ23	360	565	88
	150	450	340	280	240	204	38	3	4．5	8-φ25	400	712	180
	200	1 550	405	345	300	260	44	3	4．5	12-φ30	450	890	275
	250	650	470	400	352	313	48	3	4．5	12-φ34	560	1030	408
	300	750	530	460	412	364	54	4	4．5	16-φ34	720	1182	590

订货须知：一；请您尽量提供设计图纸和详细参数，由我们的阀门专Jia为您审核把关。感谢您访问我们的网站【http://www.zjlnv.com】,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供贴心的服务。销售热线：18100155803。
