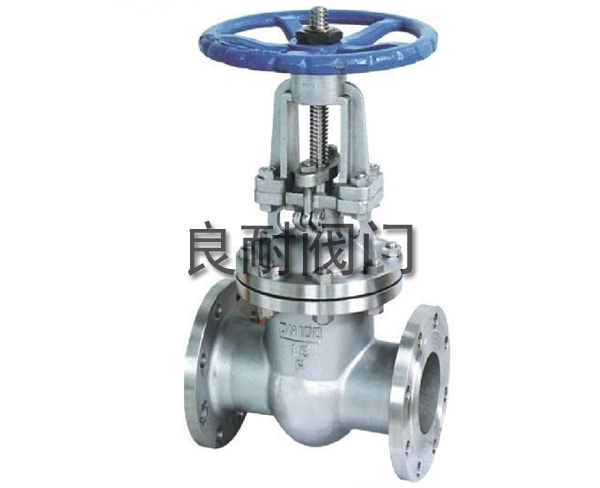

不锈钢闸阀

发布日期：[2015-07-14] 点击率：

不锈钢闸阀适用于石油、化工、火力电站等各种工况的管路上，切断或接通管路介质。通过选用不同的材质适用介质为：水、油品、蒸汽、弱酸碱溶液。操作方式有：手动、齿轮传动、电动、气动等。该闸阀结构简单，操作方便，性能好，使用寿命长。应用于工作压力1.6MPa~20.0MPa，工作温度的石油、化工、水力、火力电站各种系统的管路上，适用介质为硝酸类、醋酸类、水、油、气类及某些腐蚀性液体。不锈钢闸阀常用材质分为：不锈钢304材质（CF8）不锈钢304L材质（CF3）不锈钢316材质（CF8M）不锈钢316L材质（CF3M）相关标准编号：0Cr18Ni9(304)、00Cr19Ni11(304L)、0Cr25Ni20(310S)、0Cr17Ni12Mo2(316)、00Cr17Ni14Mo2(316L)、0Cr18Ni12Mo2Ti(316Ti)、1Cr18Ni9Ti、0Cr18Ni10Ti(321）（如需301,201，304+钛材质的请另外告知）良耐阀门不锈钢阀门材质标准按照美国奥氏体标准制造生产，材质达标，质量良好，是国内品牌。不锈钢闸阀根据工程需要，个别产品可装蜗轮传动，气动机构，电动执行器。电动不锈钢闸阀产品特点：符合国内外新进标准的要求，密封可靠、性能优良、造型美观。密封副配对新进合理，闸板和阀座的密封面采用不同硬度的硬质合金堆焊而成，密封可靠、硬度高、耐磨、耐高温、耐腐蚀、抗擦伤性能好、寿命长。阀杆经调质及表面氮化处理，有良好的抗腐蚀性、抗擦伤性和耐磨性。可采用各种配管法兰标准及法兰密封面形式，满足各种工程需要及用户要求。

型号	公称压力 (MPa)	实验压力			工作温度(℃)	适用介质
型号	公称压力 (MPa)	强度(水)(Mpa)	密封(水)空气	低压密封空气(Mpa)	工作温度(℃)	适用介质
Z41W-16P(R)	1.6	2.4	1.8	0.6	≤200	NITRICACID
						硝酸类
						ACETICACID
						醋酸类
						NITRICACID
Z41W-25P(R)	2.5	3.8	2.8	0.6	≤200	硝酸类
Z41W-40P(R)	4.0	6.0	4.4	0.6	≤200	ACETICACID
Z41W-64P(R)	6.4	9.6	7.0	0.6	≤200	醋酸类

阀体/阀盖	ZG1Cr18Ni9Ti	ZG00Cr18Ni10	ZG1Cr18Ni12Mo2Ti	ZG00Cr17Ni14Mo2	WCB
零件名称	ZG1Cr18Ni9Ti系列	ZG00Cr18Ni10系列	ZG1Cr18Ni12Mo2Ti系列	ZG00Cr17Ni14Mo2系列	WCB系列
闸板	ZG1Cr18NI9Ti	ZG00Cr18Ni10	ZG1Cr18Ni12Mo2Ti	ZG00Cr17Ni14Mo2	1Cr13
阀杆	1Cr18Ni9Ti	ooCr18Ni10	1Cr18Ni12Mo2Ti	ooCr17Ni14Mo2	1Cr13
填料	PTFE编织	PTFE编织	PTFE编织	PTFE编织	石墨Graphite
垫片	304L+PTFE	304L+PTFE	316L+PTFE	316L+PTFE	石墨+304 Graphite+304
压盖	ZG1Cr181Ni10	ZG00Cr18Ni10	ZG1Cr18Ni12Mo2Ti	ZG00Cr17Ni14Mo2	WCB
填料压环	1Cr18Ni9Ti	00Cr18Ni10	1Cr18Mi12Mo2Ti	00Cr17Ni14Mo2	1Cr13
螺栓	1Cr171Ni2	1Cr171Ni2	1Cr171Ni2	1Cr171Ni2	35CrMoA
螺母	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti	45

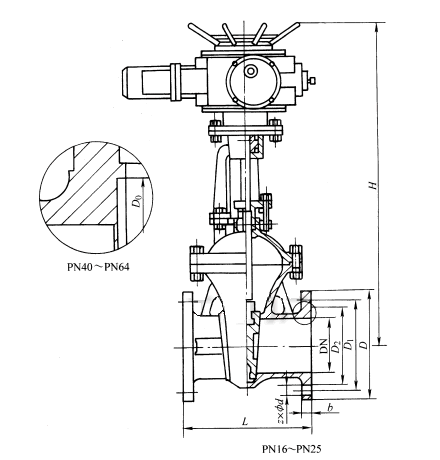

公称压力 PN(MPa)	公称通径 DN(mm)	标准值									参考值
公称压力 PN(MPa)	公称通径 DN(mm)	L	D	D1	D2	D6	b	f	f1	Z-d	Do	H	质量(kg)
1.6	15	130	95	65	46	;	14	2	;	4;14	120	220	4
	20	150	105	75	55	;	14	2	;	4-14	140	256	6
	25	160	116	85	65	;	14	2		;14	160	276	6
	32	180	135	100	78		16	2		4-18	180	280	7
	40	200	145	110	86		16	3		4-18	200	300	18
	50	250	160	125	100		16	3		4-18	240	358	29
	65	265	180	145	120		18	3		4-18	255	415	32
	80	280	195	160	135		20	3		8-18	280	435	46
	100	300	215	180	155		20	3		8-18	320	500	63
	150	350	280	240	210		24	3		8-23	360	675	134
	200	400	335	295	265		26	3		12-23	400	818	192
	250	450	405	355	320		30	3		12-25	456	970	273
	300	500	460	410	375		30	4		12-25	500	1140	379
	350	550	520	470	435		34	4		16-25	600	1280	590
	400	600	580	525	485		36	4		16-30	720	1450	850

450	650	640	585	545					20-φ30	720	1580p	910
500	700	705	650	608		44	4		20-φ34	720	1675	958
600	800	840	770	718		48	5		20-φ41	800	1990	1180
15	130	95	65	46		14	2		4 -φ 14	120	220	4
20	150	105	75	55		14	2		4 -φ 14	140	256	6
25	160	116	85	65		14	2		4 -φ 14	160	276	7
32	180	135	100	78		18	2		4 -φ 18	180	280	8
40	200	145	110	86		18	3		4 -φ 18	200	300	18
50	250	160	125	100		20	3		4-φ18	240	358	29
65	265	180	145	120		22	3		4-φ18	255	415	34
80	280	195	160	135		22	3		8-φ18	280	435	46
100	300	230	190	160		24	3		8-φ23	320	500	64
150	350	300	250	218		30	3		8-φ25	360	675	134
200	400	360	310	278		34	3		12-φ25	400	818	213
250	450	425	370	332		36	3		12-φ30	456	970	290
300	500	485	430	390		40	4		16-φ30	500	1140	399
350	550	550	490	448		44	4		16-φ34	600	1280	631
400	600	610	550	505		48	4		16-φ34	720	1450	900
450	650	660	600	555		50	4		20-φ34	720	1580	965
500	700	730	660	610		52	4		20-φ41	720	1675	1035
600	800	840	770	718		56	5		20-φ41	800	1990>	1260>
4．0	50	250	160	125	100	88	20	3	4	4-φ18	280	371	30
	65	280	180	145	120	110	22	3	4	8-φ18	300	432	40
	80	310	195	160	135	12l	22	3	4	8-φ18	320	455	52
	100	350	230	190	160	150	24	3	4．5	8-φ23	360	551	82
	150	450	300	250	218	204	30	3	4．5	8-φ25	400	708	153
	200	550	375	320	282	260	38	3	4．5	12-φ30	450	885	262
	250	650	445	385	345	313	42	3	4．5	12-φ34	560	1015	366
	300	750	510	450	408	364	46	4	4．5	16-φ34	640	1160	563
	350	850	570	510	465	422		4	5	16-φ41	640	1310	920
	400	950	655	585	535	474	58	4	5	20-φ4l	720	1490	1350
	500	1150	755	670	612	576	62	4	5	20-φ4l	800	2050	2000
6.4	50	250	175	135	105	88	26	3	4	4-φ18	280	402	35
	65	280	200	160	130	110	28	3	4	8-φ18	300	450	43
	80	310	210	170	140	12l	30	3	4	8-φ18	320	475	62
	100	350	250	200	168	150	32	3	4．5	8-φ23	360	565	88
	150	450	340	280	240	204	38	3	4．5	8-φ25	400	712	180
	200	550	405	345	300	260	44	3	4．5	12-φ30	450	890	275
	250	650	470	400	352	313	48	3	4．5	12-φ34	560	1030	408
	300	750	530	460	412	364	54	4	4．5	16-φ34	720	1182	590

订货须知：一、请您尽量提供设计图纸和详细参数，由我们的阀门专Jia为您审核把关。感谢您访问我们的网站【http://www.zjlnv.com/】,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供贴心的服务。销售热线：18100155803。
