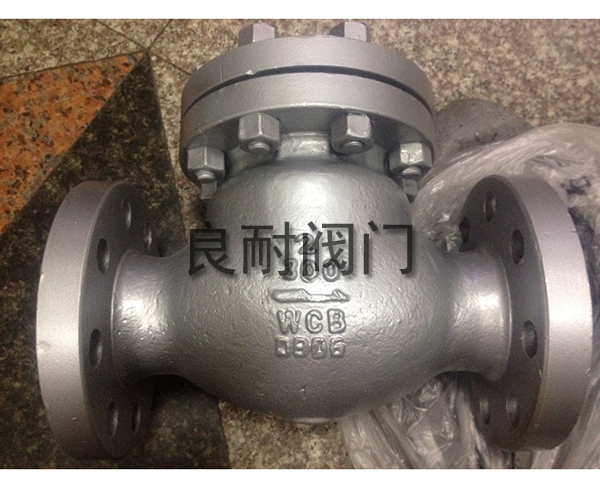

美标止回阀产品介绍：
美标止回阀是指依靠介质本身流动而自动开、闭阀瓣，用来防止介质倒流的阀门，又称逆止阀、单向阀、逆流阀、和背压阀。止回阀属于一种自动阀门，其主要作用是防止介质倒流、防止泵及驱动电动机反转，以及容器介质的泄放。止回阀还可用于给其中的压力可能升Zhi超过系统压的辅助系统提供补给的管路上。止回阀主要可分为旋启式止回阀（依中心旋转）与升降式止回阀（沿轴线移动）。
这种类型的阀门的作用是只允许介质向一个方向流动，而且阻止方向流动。通常这种阀门是自动工作的，在一个方向流动的流体压力作用下，阀瓣打开；流体反方向流动时，由流体压力和阀瓣的自重合阀瓣作用于阀座，从而切断流动。
美标止回阀应用范围：
美标止回阀门用于工业管道上作阻止介质逆流的装置。
美标止回阀标准规范：
设计制造标准：API 6D
结构长度标准：ASME B 16.10
连接法兰标准：ASME B 16.5
压力温度等级：ASME B 16.34
试验检验标准：API 698
美标止回阀主要零件的材料说明：
| 壳体 | ASTM A216 WCB | ASTM A351 CF8 | ||||||||||||
| 阀瓣及支架 | WCB | CF8 | CF8M | Monel | ||||||||||
| 销轴 | F6a | F304 | F316 | Monel | F304 | |||||||||
| 阀瓣表面 | 13Cr | 13Cr | STL | 304 | STL | 316 | STL | Monel | 304 | 304 | STL | |||
| 阀座表面 | 13Cr | STL | STL | 304 | STL | 316 | STL | Monel | 304 | 304 | STL | |||
| 壳体 | ASTM A351 CF3 | ASTM A351 CF8M | ASTM A351 CF3M | |||||||||||
| 阀瓣及支架 | ||||||||||||||
| 销轴 | F304L | F316 | F316L | |||||||||||
| 阀瓣表面 | 304L | 304L | STL | 316 | 316 | STL | 316L | 316L | STL | |||||
| 阀座表面 | 304L | STL | STL | 316 | STL | STL | 316L | 316L | STL | |||||
美标止回阀试压规范：
| 压力等级或公称压力 | 壳体试验 (Mpa) | 密封试验 (MPa) | |
| 高压液密封 | 低压气密封 | ||
| 150Lb．PN2.0MPa | 2.94 | 2.16 | 0.6 |
| 300Lb．PN5．OMPa | 7.67 | 5.62 | |
| 600Lb．PNl O.OMPa | 15.3 | 11.23 | |
| JISlOK | 2.1 | 1.6 | |
| JIS20K | 5.1 | 3.8 | |
美标止回阀主要连接与外形尺寸及重量：
| 磅级 | 公称通径(DN) | 主要连接尺寸 (mm) | H44外形尺寸 | 重量 (kg) | |||||||
| in | mm | L | D | D1 | D2 | b | f | z-φd | H | ||
| 150Lb (2.0Mpa) (10K) | 2 | 50 | 203 | 152 | 120.5 | 92 | 16 | 1.6 | 4-19 | 165 | 17 |
| 21/2 | 65 | 216 | 178 | 139.5 | 105 | 17.5 | 1.6 | 4-19 | 175 | 25 | |
| 3 | 80 | 241 | 190 | 152.5 | 127 | 19.5 | 1.6 | 4-19 | 190 | 29 | |
| 4 | 100 | 292 | 229 | 190.5 | 157 | 24 | 1.6 | 8-19 | 215 | 50 | |
| 5 | 125 | 330 | 254 | 216 | 186 | 24 | 1.6 | 8-22 | 245 | 75 | |
| 6 | 150 | 356 | 279 | 241.5 | 216 | 25.5 | 1.6 | 8-22 | 265 | 85 | |
| 8 | 200 | 495 | 343 | 298.5 | 270 | 29 | 1.6 | 8-22 | 320 | 150 | |
| 10 | 250 | 622 | 406 | 362 | 324 | 30.5 | 1.6 | 12-25 | 365 | 240 | |
| 12 | 300 | 698 | 483 | 432 | 381 | 32 | 1.6 | 12-25 | 415 | 350 | |
| 14 | 350 | 787 | 533 | 476 | 413 | 35 | 1.6 | 12-29 | 460 | 460 | |
| 16 | 400 | 864 | 597 | 540 | 470 | 37 | 1.6 | 16-29 | 495 | 580 | |
| 20 | 500 | 978 | 698 | 635 | 584 | 43 | 1.6 | 20-32 | 590 | 840 | |
| 24 | 600 | 1295 | 813 | 749.5 | 692 | 48 | 1.6 | 20-35 | 650 | 1140 | |
| 28 | 700 | 1448 | 927 | 863.5 | 800 | 71.5 | 1.6 | 28-35 | |||
| 300Lb (5.0MPa) (20K) | 2 | 50 | 267 | 165 | 127 | 92 | 22.5 | 1.6 | 8-19 | 190 | 28 |
| 21/2 | 65 | 292 | 190 | 149 | 105 | 25.5 | 1.6 | 8-22 | 205 | 33 | |
| 3 | 80 | 318 | 210 | 168 | 127 | 28 5 | 1.6 | 8-22 | 220 | 45 | |
| 4 | 100 | 356 | 254 | 200 | 157 | 32 | 1.6 | 8-22 | 245 | 70 | |
| 5 | 125 | 400 | 279 | 235 | 186 | 35 | 1.6 | 8-22 | 275 | 110 | |
| 6 | 150 | 444 | 318 | 270 | 216 | 36.5 | 1.6 | 12-22 | 295 | 150 | |
| 8 | 200 | 533 | 381 | 330 | 270 | 41.5 | 1.6 | 12.25 | 330 | 230 | |
| 10 | 250 | 622 | 444 | 387.5 | 324 | 48 | 1.6 | 16-29 | 420 | 390 | |
| 12 | 300 | 711 | 521 | 451 | 381 | 51 | 1.6 | 16-32 | 480 | 520 | |
| 14 | 350 | 838 | 584 | 514.5 | 413 | 54 | 1.6 | 20-32 | 535 | 710 | |
| 16 | 400 | 864 | 648 | 571.5 | 470 | 57.5 | 1.6 | 20-35 | 585 | 890 | |
| 20 | 500 | 1016 | 775 | 686 | 584.5 | 63.5 | 1.6 | 24-35 | 685 | 1360 | |
| 24 | 600 | 1364 | 914.5 | 813 | 692.5 | 70 | 1.6 | 24-41 | 785 | 2040 | |
| 600Lb (10.0MPa) | 2 | 50 | 292 | 165 | 127 | 92 | 26 | 6.4 | 8-19 | 210 | 32 |
| 21/2 | 65 | 330 | 190 | 149 | 100 | 29 | 6.4 | 8-22 | 230 | 42 | |
| 3 | 80 | 356 | 210 | 168 | 127 | 32 | 6.4 | 8-22 | 255 | 60 | |
| 4 | 100 | 432 | 273 | 216 | 157 | 38 | 6.4 | 8-25 | 295 | 95 | |
| 5 | 125 | 508 | 330 | 266.5 | 186 | 45 | 6.4 | 8-29 | 310 | 120 | |
| 6 | 150 | 559 | 355.5 | 292 | 216 | 47.5 | 6.4 | 12-29 | 365 | 220 | |
| 8 | 200 | 660 | 419.5 | 349 | 270 | 56 | 6.4 | 12-32 | 420 | 390 | |
| 10 | 250 | 787 | 508 | 432 | 324 | 63.5 | 6.4 | 16-35 | 505 | 630 | |
| 12 | 300 | 838 | 559 | 489 | 381 | 66.5 | 6.4 | 20-35 | 545 | 870 | |
| 14 | 350 | 889 | 603.5 | 527 | 413 | 710 | 6.4 | 20-38 | 600 | 940 | |
| 16 | 400 | 991 | 686 | 603 | 470 | 76.5 | 6.4 | 20-41 | 650 | 1100 | |
注：①如法兰密封面采用凸面以外的形式，请在订货时注明。2压力900、1500Lb止回阀尚有生产。
订货须知：
请您尽量提供设计图纸和详细参数，由我们的阀门专Jia为您审核把关。
