焊接闸阀

发布日期:[2015-04-27]     点击率:

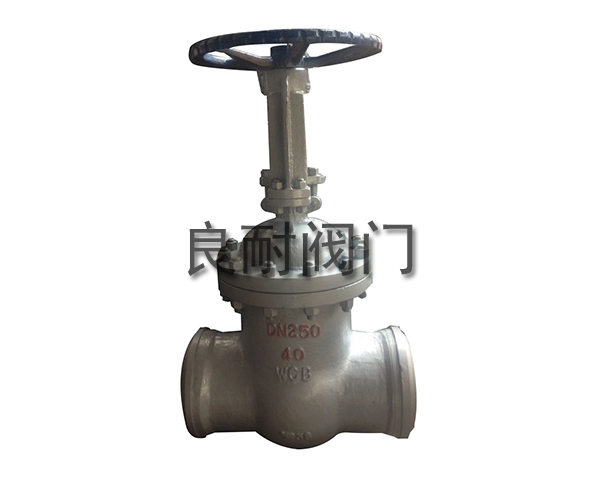

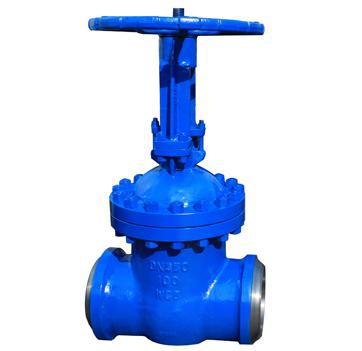

焊接闸阀

焊接闸阀适用于公称压力PN16.0-32.0Mpa,工作温度≤540℃(其中P57170V工作温度为570℃)的石油、化工、水力、火力电站各种系统的管路上,切断或接通管路介质。适用介质为水、油品、酸性介质等。操作方式有手动、齿轮传动、电动等。

焊接闸阀Z61H-160C优点:

1、流体阻力小 , 密封面受介质的忡刷和侵蚀小。

2、开闭较省力
3、介质流向不受限制 , 不扰流、不降低压力。
4、形体简单 , 结构长度短,制造工艺性好,适用范围广。
焊接闸阀Z61H-160C安装使用:
1.安装前须检查阀门腔内和密封面等部位,不允许有污物或砂粒附着;
2.各连接部位螺栓,要求均匀拧紧;
3.检查填料部位要求压紧,既保证填料的密封性,也要保证闸板开启灵活;
4.用户在安装阀门前,须校对阀门型号,连接尺寸及注意介质流向,保证与阀门要求一致性;
5.用户在安装阀门时,须预留阀门驱动的必要空间;
6.驱动装置的接线须按线路图进行;
7.闸阀须定期保养,不得随意碰撞及挤压,以免影响密封。

焊接闸阀标准材质明细表:

零件名称Part name

阀盖Bonnet

25

12Cr1Mo1VA

填料Packing

增强柔性石墨Fexible graphite


主要零件材料Matecrial for main parts

材料牌号Material designation


阀体Body

WCB

WC6

WC9

阀板Disc

WCB

WC6

WC9





阀杆Stem

1Cr17Ni2

20Cr1Mo1VA

阀座Seat

25

12Cr1Mo1VA

密封环Sealing ring

S软钢(增强柔性石墨)S soft steel (flexible graphite)

S软钢S soft steel

F软钢F Soft steel





支架Yoke

WCB

WCB或WC6

阀杆螺母Stem nut

45(ZCuZn25A16Fe3Mn3)

四开环Four piece ring

1Cr13

20Cr1MoVA





订货须知:
一;请您尽量提供设计图纸和详细参数,由我们的阀门专Jia为您审核把关。
